Co. van de Suzhou Alpien Datatransportbesturing, Ltd
Ben de Klep van de het Waterdatatransportbesturing van In van de Marktleider
Plaats van herkomst: | China |
Merknaam: | AFC OEM |
Certificering: | ISO9001-2015 |
Modelnummer: | SKAR |
Min. bestelaantal: | 1 |
---|---|
Prijs: | Price negotiable |
Verpakking Details: | triplexgevallen |
Levertijd: | 45-60 dagen |
Betalingscondities: | L/C, T/T |
Levering vermogen: | In bestelling gebaseerd |
Productnaam: | De volledige van de het Waterversie van het Stroomgebied Kinetische SS316 Interne Delen van de de Kl | ModelCode: | SKAR |
---|---|---|---|
Materiaal: | Kneedbaar ijzer gjs500-7 | Interne delen: | SS316 |
Deklaag: | Fushion plakte Epoxy | Stroomgebied: | Volledig Stroomgebied |
Kleur: | RAL5010 | specialiteit: | Vrije morserij |
Hoog licht: | De volledige Klep van de het Waterversie van het Stroomgebied,SS316 de interne Klep van de Waterversie,De kinetische Klep van de Rioleringsversie |

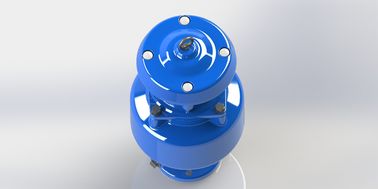

De volledige van de het Waterversie van het Stroomgebied Kinetische SS316 Interne Delen van de de Klepriolering
Functie:
De versieklep van de combinatie verstrekt de kinetische lucht 3 functies:
1. Grote luchtversie - door Anti-shock apparaat
1-1. Verminder de lucht uitputtende snelheid om waterhamer te verhinderen.
2. Kleine luchtversie
2-1. Wanneer de waterspiegel tot de bovenkant komt, zal de vlotter tot zijn dichte positie zijn en zal de verzegelende boog grote opening en kleine opening sluiten.
2-2. De lucht (2% van opgeloste lucht in water) komt onophoudelijk uit uit water en verzamelt zich bij de bovenkant van de klep.
2-3. De vlotter zal neer worden gedreven en kleine zak uit laten door kleine opening.
2-4. De verzegelende boog zal nog in dichte positie tot leeg van water zijn
3. Grote luchtopname tijdens drainage van de pijpleiding.
3-1. De vlotter zal neer wanneer leeg van pijpleiding dalen.
3-2. De grote lucht zal in de pijpleiding door klep komen.
3-3. Het verhinderen instorting van pijpleiding en onderbrekingsvacuüm.
3-4. Bescherm de verzegelende O-ring tegen het belemmeren in de pijpleiding.
Eigenschappen:
. Vrije morserij.
. Afvoerkanaalwerkgever bij de bovenkant & bodem voor het schoonmaken.
De dienstgebieden:
Voor het systeem van het rioleringswater.
Technische Gegevens:
Groottewaaier: DN 50200MM
Drukclassificaties: 1.0Mpa, 1.6Mp (Flens)
Het werk temperatuur: -10°-80°C.
Stroommedia: rioleringswater.
Gelieve te raadplegen fabriek voor PN25 en antishock apparaat wanneer er waterhammer kwestie is.
Snelle Selectielijst | |||||
Het Tarief van de waterstroom CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Hoofdpijpgrootte MM. |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Grootte van SKAR MM. |
50 | 80 | 100 | 150 | 200 |
Materiaal:
Nr. | Deelnaam | Materiaal | Norm |
1 | Lichaam | Kneedbaar Ijzer | EN GJS500-7 |
2 | Vlotter | Roestvrij staal | ANSI304/316L |
3 | Middendeel | Kneedbaar Ijzer | EN GJS500-7 |
4 | O-ring | Rubber | NBR |
5 | Hexuitdraaibout | Roestvrij staal | AISI304 |
6 | Wasmachine | Roestvrij staal | AISI304 |
7 | Bonnet | Kneedbaar Ijzer | EN GJS500-7 |
8 | Dekking | Kneedbaar Ijzer | EN GJS500-7 |
9 | Wasmachine | Roestvrij staal | Commercial/ANSI304/316 |
10 | Hexuitdraaibout | Roestvrij staal | Commercial/ANSI304/316 |
11 | Oogbout | Koolstofstaal | Commercieel |
*12 | Pijler | Aluminium | Commercieel |
13 | O-ring | Rubber | NBR |
14 | Seat | Rubber | NBR |
15 | Verzegelende Boog | Roestvrij staal | ANSI304/316L |
16 | Opening Seat | Rubber | NBR |
17 | Stam | Roestvrij staal | ANSI304/316L |
18 | Stop-optie | Roestvrij staal | ANSI304/316L |
19 | Kleine Opening | Roestvrij staal | ANSI304/316L |
*Size≥DN150 hebben geen pijler |
Afmeting:
DN | ModelNo. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
50 | Skar-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | Skar-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | Skar-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | Skar-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | Skar-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
