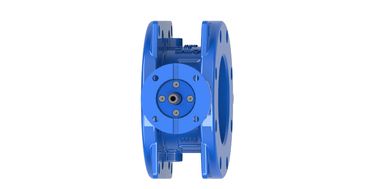

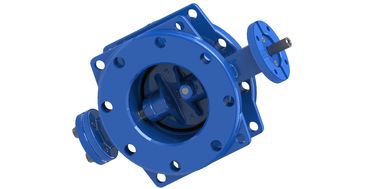

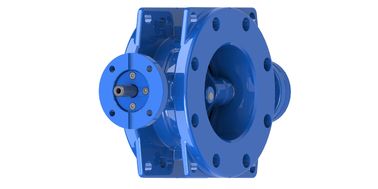

Zonderling Vleugelklepdubbel

Butterfly Valve Double Eccentric
Butterfly Valve Double Eccentric Butterfly Valve Double Eccentric Butterfly Valve Double Eccentric Butterfly Valve Double Eccentric

Grote Afbeelding :  Zonderling Vleugelklepdubbel

Productdetails:

Plaats van herkomst: China
Merknaam: AFC OEM
Certificering: WRAS NSF61/372
Modelnummer: FBGD, FBBD, FBED, FBPE

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1
Verpakking Details: Triplexdoos of pallet
Levertijd: 60 dagen
Betalingscondities: L/C, T/T
Levering vermogen: In bestelling gebaseerd
Gedetailleerde productomschrijving
Materiaal: Kneedbaar Ijzer GJS 500-7 Schijfzetel: Roestvrij staal 316L
Lichaamszetel: EPDM Norm: EN593, AWWA C504,
Kleur: Blauwe RAL5010 Wormtoestel: IP67
Productnaam: Dubbele zonderlinge Vleugelklep ModelCode: FBBD/FBGD
Hoog licht:

de klep van de vlindercontrole

,

dubbel van een flens voorzien vleugelklep



SS316L droeg het naakte hoofd van schijfring double eccentric butterfly valve In werking gesteld Toestel



Beide zwaluwstaart de zijverbinding, lage torsie, online herstellend, verdubbelt zonderlinge vleugelklep







Eigenschappen:



. De klep wordt gemaakt van DI lichaam en DI disc.
. Het geavanceerde onlangs ontwerp met het ontwerp van de zwaluwstaartverbinding en gevangen door epoxy op de rug met veelvoud hief ring op om meer contact met schijf maar minder wrijving tijdens sluiting te hebben.
. Het dubbele zonderlinge ontwerp voorziet minder contactgebied van verbinding van schijf, en minder spanning bij de open positie van de schijf.
. Het schijfontwerp met boogvorm en door schijf kan betere sterkere stroomcapaciteit, en minder gewicht verstrekken
. De schacht en schijfverbinding met divergerende speld die ruilbaar kan zijn en stijve verbinding verstrekken.
. De van de het gebruiksboog van DN 150350MM gebruiks vlakke schijf, en van DN 3501200MM de vormschijf.
. Epoxy met een laag bedekte binnenland en buitenkant.
. Het klepontwerp ontmoet EN 593, BS 5155, AWWA C504 & API 609
. De hoogste flensverbinding ontmoet ISO 5211-1982, en F/F ontmoet EN558-1&AWWA C504.



Technische Gegevens:


Groottewaaier: DN350-1200mm
Classificaties: 1.0Mpa; 1.6Mpa, 150/250 Psi
Het werk Temperatuur: -10℃ ~80℃
Stroommedia: Water & Afvalwater



Toepassing:


Het systeem van de waterwerken, afvalwatersysteem, het systeem van de waterdistributie, HVAC-systeem, de industrie, elektrische centrale



Productie:



Kwaliteitssysteem
IQC De inkomende delen van de controlevraag
IPQC Controleer het productieproces gekwalificeerd is
FQC Alle kleppen zijn geteste druk
OQC Controleer de de klepvooruitzichten en verpakking

Zonderling Vleugelklepdubbel 0

DN L H1 H2 H3 ΦB ΦK ΦD nΦd C
#13 #14 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
100 127 190 155 155 25 156 180 220 8Φ19 19
150 140 210 212 215 40 211 240 285 8Φ23 19
200 152 230 248 250 48 266 295 340 8Φ23 12Φ23 20
250 165 250 268 280 48 319 350 355 405 12Φ23 12Φ28 22
300 178 270 322 315 50 370 400 410 460 12Φ23 12Φ28 24.6
350 190 290 350 335 50 429 460 470 520 16Φ23 16Φ28 26.5
400 216 310 375 355 55 480 515 525 580 16Φ28 16Φ31 28
450 222 330 415 405 55 530 548 565 585 640 20Φ28 20Φ31 30
500 229 350 450 425 55 582 609 620 650 715 20Φ28 20Φ34 31.5



Zonderling Vleugelklepdubbel 1

DN L H1 H2 H3 ΦB ΦK ΦD nΦd C
#13 #14 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16 PN10 PN16
600 267 390 520 525 55 682 720 725 770 780 840 20Φ31 20Φ37 30 36
700 292 430 600 565 75 794 794 840 840 895 910 24Φ31 24Φ37 32.5 39.5
800 319 470 660 640 75 901 901 950 950 1015 1025 24Φ34 24Φ40 35 43
900 330 510 725 718 100 1001 1001 1050 1050 1115 1125 28Φ34 28Φ40 37.5 46.5
1000 410 550 800 785 110 1112 1112 1160 1170 1230 1255 28Φ37 28Φ43 40 50
1200 470 630 950 940 110 1328 1328 1380 1390 1455 1485 32Φ40 32Φ49 45 57
