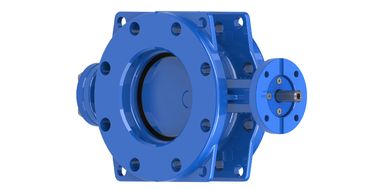

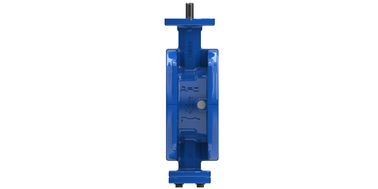

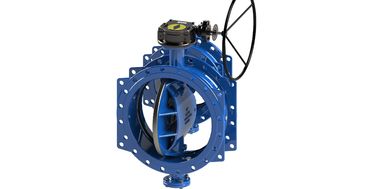

Beide zijden afdichting dubbel excentrisch vlinderklep dovetail afdichting ontwerp opgericht

Beide zijkant afdichting serie 13 en 14 Ductiel ijzer dubbel flens dubbel excentrische vlinder klep


Gebeurtenis:

Geavanceerde nieuw ontworpen met dovetail afdichting ontwerp en gevangen door epoxy op de achterkant, met meerdere verhoogde ring om meer contact met de schijf, maar minder wrijving tijdens het sluiten.
Het dubbele excentrieke ontwerp zorgt voor minder contactgebied van de afdichting met de schijf en minder spanning in de open positie van de schijf.
Het schijfontwerp met boogvorm en door de schijf kan een betere stroomcapaciteit, sterkere en minder gewicht bieden.
De as- en schijfverbinding met tangentiële pin die uitwisselbaar is en een stijve verbinding biedt.
De DN 100-500MM gebruikt een platte schijf en de DN 600-1200MM een boogvormige schijf.
- Epoxy-gecoat interieur en exterieur.
. Het ontwerp van de klep voldoet aan of overtreft EN 593.
. De bovenste flensaansluiting voldoet aan ISO 5211-1982 en F/F voldoet aan EN 558-1 reeks 13 en 14.

DN150-DN350 mm, schijf is plat, waardoor grotere afvalstoffen door kunnen stromen.minder compressie veroorzaken en slijtage van afdichtingsrubber veroorzaken om de levensduur van afdichting te verlengenBovendien is het waterverlies en de turbulentie aanzienlijk verminderd, waardoor energie door de schijf wordt gespaard en de pompkosten worden verlaagd.

Productiecontrole



Materiaal

DN100-DN500



DN600-DN1200


Afmeting:









Openingsgraad VS Stroomcoëfficiënt Kv
