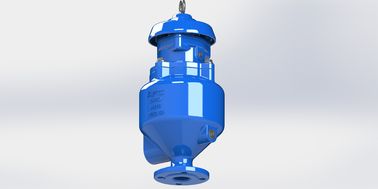

Afvoervrije afvoerluchtsluiting met schokbestendige ontwerpen om waterhamer te voorkomen
Beschrijving:
In een afvalwatersysteem zal extra gas zich ophopen vanwege allerlei gas of lucht om het afvalwater te ventileren.eDe luchtvrijstelling vindt plaats op hoge punten, op lange oplopende en aflopende pijpleidingen, stroomafwaarts van pompen,voor de aanloop van de beperkingen.
- Ik weet het niet.
een vermogen van meer dan 50 W,anti-schoktoestelHet verminderde de snelheid van het water en beperkte de snelheid van de luchtstroom.Dit type klep wordt over het algemeen gebruikt in lange rioolwaterleidingen waar waterhamer kan zijnAls de lucht te snel uit de klep komt, komt het afvalwater ook heel snel binnen.
Functie:
De combinatie van kinetische luchtontladingskleppen heeft drie functies:
1Grote luchtvrijstelling.
Anti-schokapparaat om snelle stroom en waterhamer te voorkomen. Verminder de uitlaatsnelheid van de lucht om waterhamer te voorkomen.
2Kleine luchtvrijstelling
Bij de werking wordt de door de pijpleiding geproduceerde lucht in het bovenste deel verzameld.het vloeistofniveau naar beneden duwen en de lucht door het kleine mondstuk laten vrijkomen.
3Grote luchtinlaten tijdens het afvoeren van de pijpleiding.
Tijdens het afvoeren van pijpleidingen of buizenHet is noodzakelijk om in te voeren alsveel lucht als de kwantiteit- IkTY vanuitstroomDit is om te voorkomen datslechte druk en sterkde schade aan de pijpleiding en detotaal systeem
Kenmerken:
.Zonder te morsen.
.Een breder middenlichaam, een kortere lengte.
.Verminder de stroom snelheid, hou afvalwater in het lichaam.
.Afvoerbaas boven en beneden voor het schoonmaken.
Volledig met fusie-epoxy gecoat binnen en buiten de klep voor langdurige dienstverlening.
• De meeste onderdelen van kleppen kunnen worden gerecycled.
• Een vlot met een rubberen afdichting kan als absorber dienen om te voorkomen dat de waterhamer rechtstreeks op de afdichtingsboog en de stoel treedt.
• Alle interne onderdelen zijn van 316SS-materiaal zonder roest.
Dienstenvelden:
Voor rioolwater.
Technische gegevens
Groottebereik: DN 50-200 mm
Nomenclatuurdruk:1.0Mpa,1.6Mp (flens)
Werktemperatuur: -10°-80°C.
Stroommedium: rioolwater.
Gelieve de fabrikant te raadplegen voor PN25 en schokbestendig apparaat wanneer er een waterhamer probleem.
| Snel selecterende tabel |
Waterstroom
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Grootte van de hoofdpijp
MM |
80 tot 400 |
400 tot 700 |
750 tot 1000 |
1050-1500 |
1500-2000 |
Grootte van de SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Materiaal:
| - Nee, dat is niet waar. |
Deelnaam |
Materiaal |
Standaard |
| 1 |
Lichaam |
Vlekkeloos ijzer |
EN GJS500-7 |
| 2 |
Float |
Roestvrij staal |
AISI 304/316L |
| 3 |
Middendeel |
Vlekkeloos ijzer |
EN GJS500-7 |
| 4 |
O-ring |
Rubber |
NBR |
| 5 |
Hex Bolt |
Roestvrij staal |
AISI304 |
| 6 |
wasmachine |
Roestvrij staal |
AISI304 |
| 7 |
Hoofdstuk |
Vlekkeloos ijzer |
EN GJS500-7 |
| 8 |
Dekking |
Vlekkeloos ijzer |
EN GJS500-7 |
| 9 |
wasmachine |
Roestvrij staal |
Commerciële/AISI304/316 |
| 10 |
Hex Bolt |
Roestvrij staal |
Commerciële/AISI304/316 |
| 11 |
Oogbout |
Koolstofstaal |
Commerciële |
| 12 |
De pijler |
Aluminium |
Commerciële |
| 13 |
O-ring |
Rubber |
NBR |
| 14 |
Zitting |
Rubber |
NBR |
| 15 |
Verzegelingsboog |
Roestvrij staal |
AISI304/316L |
| 16 |
Hoofdstoel |
Rubber |
NBR |
| 17 |
Stam |
Roestvrij staal |
AISI304/316L |
| 18 |
Plug-optie |
Roestvrij staal |
AISI304/316L |
| 19 |
Kleine opening |
Roestvrij staal |
AISI304/316L |
Afmeting:
