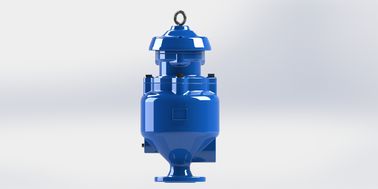

SS316 Interne triple functie volstroomgebied enkelkamer rioolwatercombinatie luchtontladingsklep
- Ik weet het niet.
Kenmerken:
.Het vrij afstoten is een opmerkelijke eigenschap.
.Geavanceerd ontwerp: eenvoudig mechanisme en sterke drijver om scheuren te voorkomen bij plotselinge waterhamer & snelle sluiting.
.Breder middenlichaam, korter in lengte.
.Verminder de stroom snelheid, hou afvalwater in het lichaam.
.Afvoerbaas boven en beneden voor het schoonmaken.
.Bewegingsondersteuning van het drijvende voertuig door zowel kooi- als lichaamsleiding
. Snel oplopend water aan de achterzijde van het middendeel, verhindert direct spoelen naar boven en uit het hoofdlichaam.
Geen armen of hendels om trillingen, buigingen en directe sluiting van de drijver te voorkomen.
Volledig met fusie-epoxy gecoat binnen en buiten de klep voor langdurige dienstverlening.
Vervaardigingsnorm: BS EN1074-4, AWWA C512
. Flankenboren en afmetingen: BS EN 1092 en BS EN 558 en ANSI flens.
• 100% - vol stroomgebied door de binnenklep.
• Kan het water bovenop de afdichtingsboog door een klein openingje afblazen en droog houden om te voorkomen dat vervuild water tijdens het vacuüm in de pijpleiding komt.
• De meeste onderdelen van kleppen kunnen worden gerecycled.
• Alle interne onderdelen zijn van 316SS-materiaal zonder roest.
• Drijft met een rubberen afdichting aan de bovenkant die een beter afdichtingseffect (grotere drijfkracht) op kleine openingen biedt.
• Een vlot met een rubberen afdichting kan als absorber dienen om te voorkomen dat de waterhamer rechtstreeks op de afdichtingsboog en de stoel treedt.
Dienstenvelden:
Voor rioolwater.
Technische gegevens
Groottebereik: DN 50-200 mm
Nomenclatuurdruk:1.0Mpa,1.6Mp (flens)
Werktemperatuur: -10°-80°C.
Stroommedium: rioolwater.
Gelieve de fabrikant te raadplegen voor PN25 en schokbestendig apparaat wanneer er een waterhamer probleem.
| Snel selecterende tabel |
Waterstroom
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Grootte van de hoofdpijp
MM |
80 tot 400 |
400 tot 700 |
750 tot 1000 |
1050-1500 |
1500-2000 |
Grootte van de SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Materiaal:
| - Nee, dat is niet waar. |
Deelnamen |
Materiaal |
Standaard |
| 1 |
Lichaam |
Vlekkeloos ijzer |
EN GJS500-7 |
| 2 |
Float |
Roestvrij staal |
AISI304/316L |
| 3 |
Middendeel |
Vlekkeloos ijzer |
EN GJS500-7 |
| 4 |
O-ring |
Rubber |
NBR |
| 5 |
Hex Bolt |
Roestvrij staal |
AISI304 |
| 6 |
wasmachine |
Roestvrij staal |
AISI304 |
| 7 |
Hoofdstuk |
Vlekkeloos ijzer |
EN GJS500-7 |
| 8 |
Dekking |
Vlekkeloos ijzer |
EN GJS500-7 |
| 9 |
wasmachine |
Roestvrij staal |
Commerciële/AISI304/316 |
| 10 |
Hex Bolt |
Roestvrij staal |
Commerciële/AISI304/316 |
| 11 |
Oogbout |
Koolstofstaal |
Commerciële |
| 12 |
*Steun |
Aluminium |
Commerciële |
| 13 |
O-ring |
Rubber |
NBR |
| 14 |
Zitting |
Rubber |
NBR |
| 15 |
Verzegelingsboog |
Roestvrij staal |
AISI304/316L |
| 16 |
Hoofdstoel |
Rubber |
NBR |
| 17 |
Stam |
Roestvrij staal |
AISI304/316L |
| 18 |
Plug-optie |
Roestvrij staal |
AISI304/316L |
| 19 |
Kleine opening |
Roestvrij staal |
AISI304/316L |
Afmeting:
| DN |
Model nr. |
H |
ΦD |
ΦK |
ΦB |
n-Φd |
C |
| PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
| 50 |
SKAR-0050 |
558 |
165 |
125 |
99 |
4-Φ19 |
19 |
| 80 |
SKAR-0080 |
653 |
200 |
160 |
132 |
8-Φ19 |
19 |
| 100 |
SKAR-0100 |
676 |
220 |
180 |
156 |
8-Φ19 |
19 |
| 150 |
SKAR-0150 |
810 |
285 |
240 |
211 |
8-Φ23 |
19 |
| 200 |
SKAR-0200 |
950 |
340 |
295 |
266 |
8-Φ23 |
12-Φ23 |
20 |
