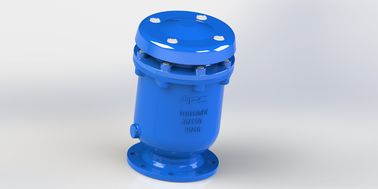

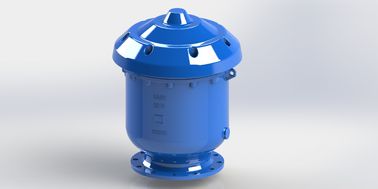

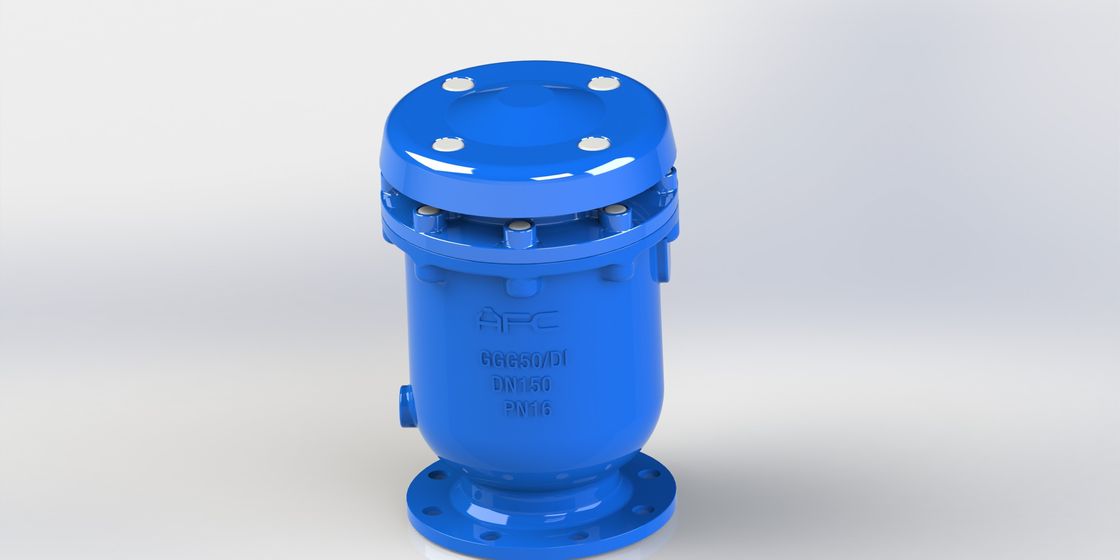

Combinatie luchtontladingsklep SS304 Interne onderdelen Triple Function Full Flow Area Single Chamber
Beschrijving:
KARX is een gecombineerde air release klep, triple functie, 304SS drijver/kooi/ afdichting boog, EPDM stoel, CS bouten, PN10/16.
De combinatie van kinetische luchtontladingskleppen heeft drie functies:
1Grote luchtvrijstelling.
2Kleine luchtvrijstelling
3Grote luchtinlaten tijdens het afvoeren van de pijpleiding.
Floatsterkte:
• Max. drijftest
• DN 50-80 = 70 bar
• DN 100-300=51 Bar
Kenmerken:
• Alle interne onderdelen zijn van 304SS-materiaal zonder roest.
• 100% - vol stroomgebied door de binnenklep.
• Drijft met een rubberen afdichting bovenaan, zorgt voor een beter afdichtingseffect (groter drijfvermogen) op kleine openingen.
• De drijver kan hoge druk van 51-70 Bar weerstaan voor luchtkleppen van verschillende grootte.
• Het leidingsvat heeft weinig gaten in de omgeving om water uit te putten en helpt de drijver gemakkelijker en sneller te dalen tijdens het vacuüm.
• maximaliseer de kleine opening van 1,6 mm (DN 50) tot 4,0 mm (DN 300).
• De meeste onderdelen van kleppen kunnen worden gerecycled.
• Eén lichaam dat het verbreken van de verbinding met twee lichamen voorkomt.
• Het scherm aan de bovenkant kan voorkomen dat kinderen, insecten en vogels schade ondervinden.
• Een vlot met een rubberen afdichting kan als absorber dienen om te voorkomen dat de waterhamer rechtstreeks op de afdichtingsboog en de stoel treedt.
•Speciale dekking ontworpen om te voorkomen dat water wordt gestolen.
• Kan het water bovenop de afdichtingsboog door een klein openingje afblazen en droog houden om te voorkomen dat vervuild water tijdens het vacuüm in de pijpleiding komt.
Tafel voor grootte:
Waterstroombereik
Maximale CMH | 760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
Grootte van de hoofdpijpleiding
mm | 80 tot 300 | 200 tot 400 | 400 tot 700 | 750 tot 1000 | 1050-1500 | 1500-2000 | 2100 tot en met 3000 |
Inlaatgrootte van KARX
mm | 25 | 50 | 80 | 100 | 150 | 200 | 300 |
afvoerbuis
mm | 50 | 75 | 95 | 130 | 170 | 230 | 330 |
kleine openingsgrootte
mm | 1.6 | 1.6 | 2 | 2.5 | 3 | 4 | 4 |
Materialenlijst:
KARS (draadtype DN25-DN50)
KARX (flens)Type DN50-DN300)
Afmeting:
KARS (Tkop type DN25-DN50)
KARX (flenstype DN50-DN300)
Airflow kenmerken
Grote uitlaatgassen
Luchtinname
Kleine luchtventilatie
