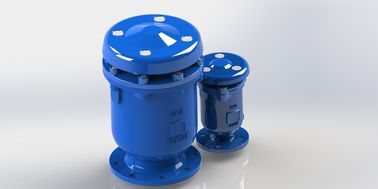

ANSI Flanke Triple Ductile Iron 300 mm Air Release Valve

Combinatie Triple Function Clean Water Air Release Valve roestvrij staal

Beschrijving:De combinatie van kinetische luchtontladingskleppen heeft drie functies:

1Grote luchtvrijstelling.

Tijdens het vullen van de pijpleiding blijft de zwever in zijn oorspronkelijke positie.

Laat grote lucht uit de klep door de grote mondstuk.

2Kleine luchtvrijstelling

2-1.Wanneer het waterniveau tot de top komt, zal de zwever tot zijn dichtste positie komen en de afdichtingsboog sluiten - grote opening en kleine opening.

2-2.De lucht (2% van de opgeloste lucht in water) komt continu uit het water en verzamelt zich aan de bovenkant van de klep.

2-3.De drijver wordt naar beneden gedreven en laat een kleine zak door een klein gaatje naar buiten.

2-4. De afdichtingsboog blijft in nauwe positie totdat het water leeg is

3Grote luchtinlaten tijdens het afvoeren van de pijpleiding.

3-1. Float zal vallen als de pijpleiding leeg is.

Er komt veel lucht door de klep.

3-3.Vermijding van ineenstorting van de pijpleiding en breukvacuüm.

3-4.Bescherm de afdichtingsring tegen verstoptheid in de leiding.

Kenmerken:

.Geavanceerd ontwerp: Eenvoudig mechanisme en sterke drijver om scheuren te voorkomen bij plotselinge waterhamer & snelle sluiting.
Geen hefbomen om trillingen, buigingen, directe sluiting van de drijver te voorkomen.
. Glanzige kooi buiten de drijver, hou drijver in beweging in gespecificeerde geleidingsrail.
. Onderste rubberen buffer voor het voorkomen van botsingen, en gemakkelijk afvoeren met de juiste gaten rond de kooi tijdens het vacuüm.
Buiten is een scherm voor de veiligheid en voorkomt dat insecten binnenkomen.
Volledig met fusie-epoxy gecoat binnen en buiten de klep voor langdurige dienstverlening.
Vervaardigingsnorm: BS EN1074-4, AWWA C512
. Flankenboren en afmetingen: BS EN 1092 en BS EN 558 en ANSI flens.

Tafel voor grootte:

Materialenlijst:

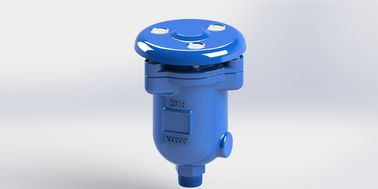

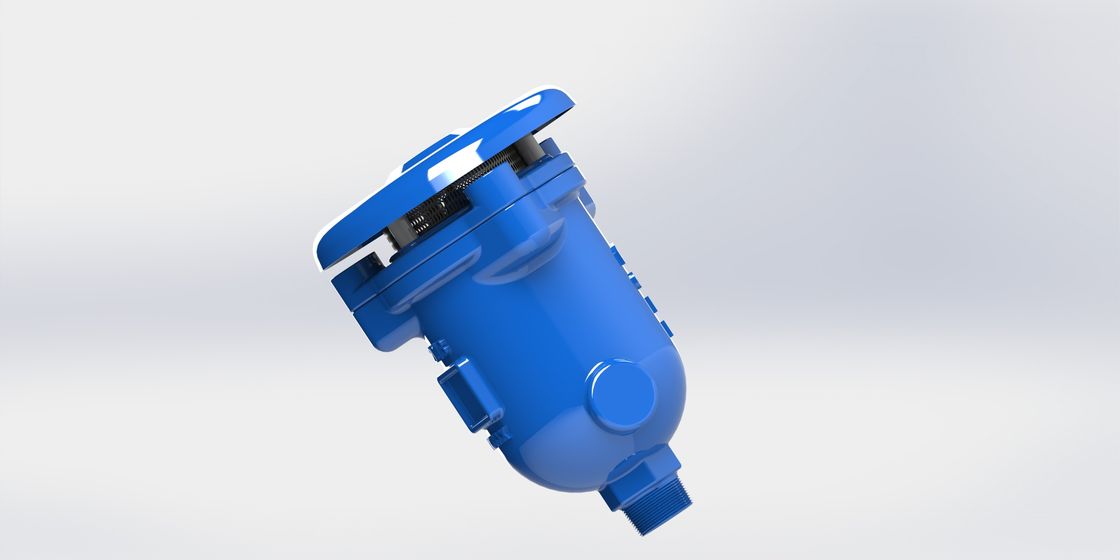

KARS (draadtype DN25-DN50)

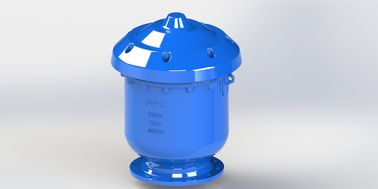

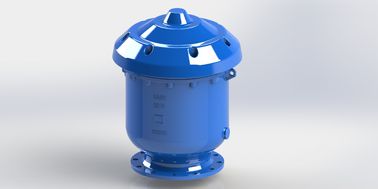

KARX (flens)Type DN50-DN300)

Afmeting:

KARS (Tkop type DN25-DN50)

KARX (flenstype DN50-DN300)

Airflow kenmerken

Grote uitlaatgassen

Luchtinname

Kleine luchtventilatie
